Trong hệ thống kết cấu chịu lực của một nhà xưởng khung thép, bên cạnh cột thép, hai thuật ngữ thường được nhắc đến là kèo thép và dầm thép. Mặc dù đều là các cấu kiện quan trọng, nhiều người vẫn thường nhầm lẫn về chức năng và vị trí của chúng.
1. Dầm thép (Beam): Nền tảng chịu lực phương ngang
Dầm thép là cấu kiện kết cấu nằm ngang, có nhiệm vụ chính là chịu tải trọng uốn.
- Vai trò: Dầm có chức năng đỡ các bộ phận bên trên nó và truyền tải trọng theo phương ngang sang các cột hoặc các dầm lớn hơn. Các loại tải trọng mà dầm phải chịu bao gồm tải trọng của sàn, tường, mái, và các thiết bị máy móc đặt trên sàn.
- Cấu tạo: Dầm thép thường có tiết diện dạng chữ I hoặc H để tối ưu hóa khả năng chịu uốn. Một dầm thép điển hình gồm hai thành phần chính: bản bụng (tấm thẳng đứng ở giữa) và bản cánh (các tấm nằm ngang ở trên và dưới).
- Phân loại & Ứng dụng:
- Dầm chính (Dầm sàn): Đỡ toàn bộ hệ thống sàn và các dầm phụ, sau đó truyền lực vào cột.
- Dầm phụ: Đỡ trực tiếp tấm sàn và truyền lực vào dầm chính.
- Dầm cầu trục: Trong nhà xưởng, đây là dầm chuyên dụng để đỡ ray cho cầu trục di chuyển.
2. Kèo thép (Rafter/Truss): Bộ khung của kết cấu mái
Kèo thép (hay vì kèo) là một chi tiết thuộc kết cấu mái, có chức năng chống đỡ, chịu lực cho hệ mái và kết nối mái nhà với các bộ phận khác như cột.
- Vai trò: Kèo thép cùng với xà gồ tạo thành bộ khung chịu lực chính cho mái, tiếp nhận tải trọng từ tấm lợp (tôn), tải trọng gió, hoạt tải sửa chữa mái… và truyền xuống cột.
- Cấu tạo: Kèo thép thường có dạng hình tam giác cân để tạo độ dốc cho hai mái. Trong nhà thép tiền chế, kèo thường là cấu kiện có tiết diện thay đổi (tiết diện lớn ở giữa và nhỏ dần về hai phía) để tối ưu hóa vật liệu.
- Ứng dụng: Kèo thép là thành phần không thể thiếu trong các hệ thống mái dốc của nhà xưởng, nhà kho, nhà thi đấu…
3. Điểm khác biệt cốt lõi giữa Kèo thép và Dầm thép
Để dễ dàng phân biệt, ta có thể tóm tắt các điểm khác biệt chính trong bảng sau:
| Tiêu chí | Dầm thép (Beam) | Kèo thép (Rafter) |
| Vị trí | Nằm ngang, là một phần của hệ sàn hoặc đỡ các kết cấu khác. | Nằm nghiêng, là một phần của kết cấu mái. |
| Chức năng chính | Chịu uốn, đỡ sàn, tường, dầm phụ. | Đỡ hệ mái (xà gồ, tôn lợp), tạo độ dốc cho mái. |
| Hình dạng điển hình | Tiết diện chữ I, H không đổi. | Dạng tam giác, tiết diện thay đổi (vát). |
Về cơ bản, có thể nói kèo là một loại dầm đặc biệt được thiết kế riêng cho kết cấu mái.
4. Sự kết hợp hoàn hảo: Hệ kết cấu Dầm – Kèo trong thực tế

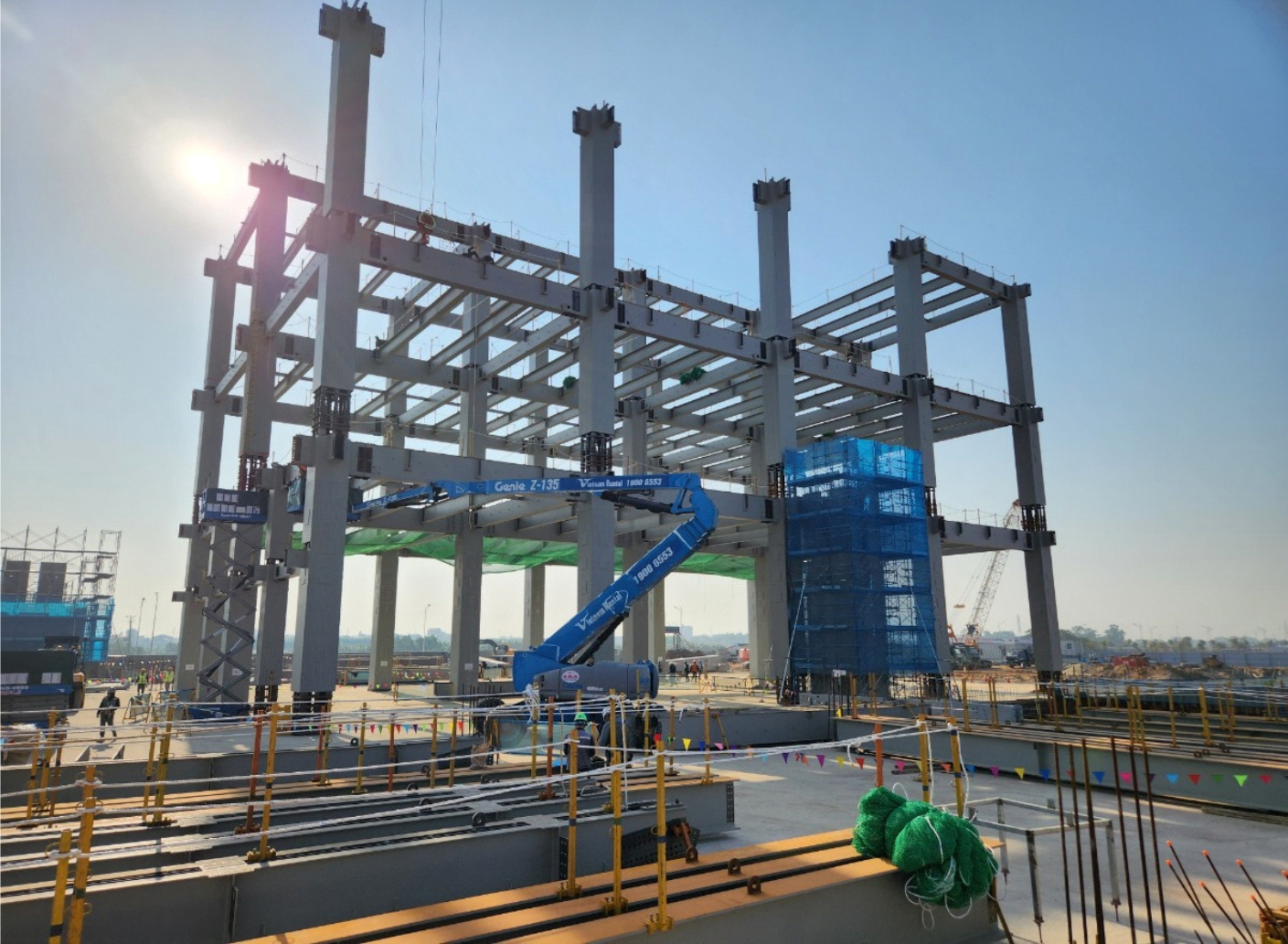

Trong một khung nhà xưởng điển hình, cột, dầm và kèo được kết hợp chặt chẽ với nhau tạo thành một hệ không gian vững chắc. Kèo thép được liên kết cứng với đầu cột. Các dầm sàn (nếu có sàn lửng) hoặc dầm cầu trục sẽ được liên kết vào thân cột ở các cao độ khác nhau. Tất cả cùng nhau tạo thành một hệ thống chịu lực hoàn chỉnh, đảm bảo sự ổn định và an toàn cho công trình.
Việc tính toán và thiết kế chính xác hệ dầm kèo là yếu tố then chốt quyết định đến chất lượng và chi phí của một dự án nhà thép tiền chế.
