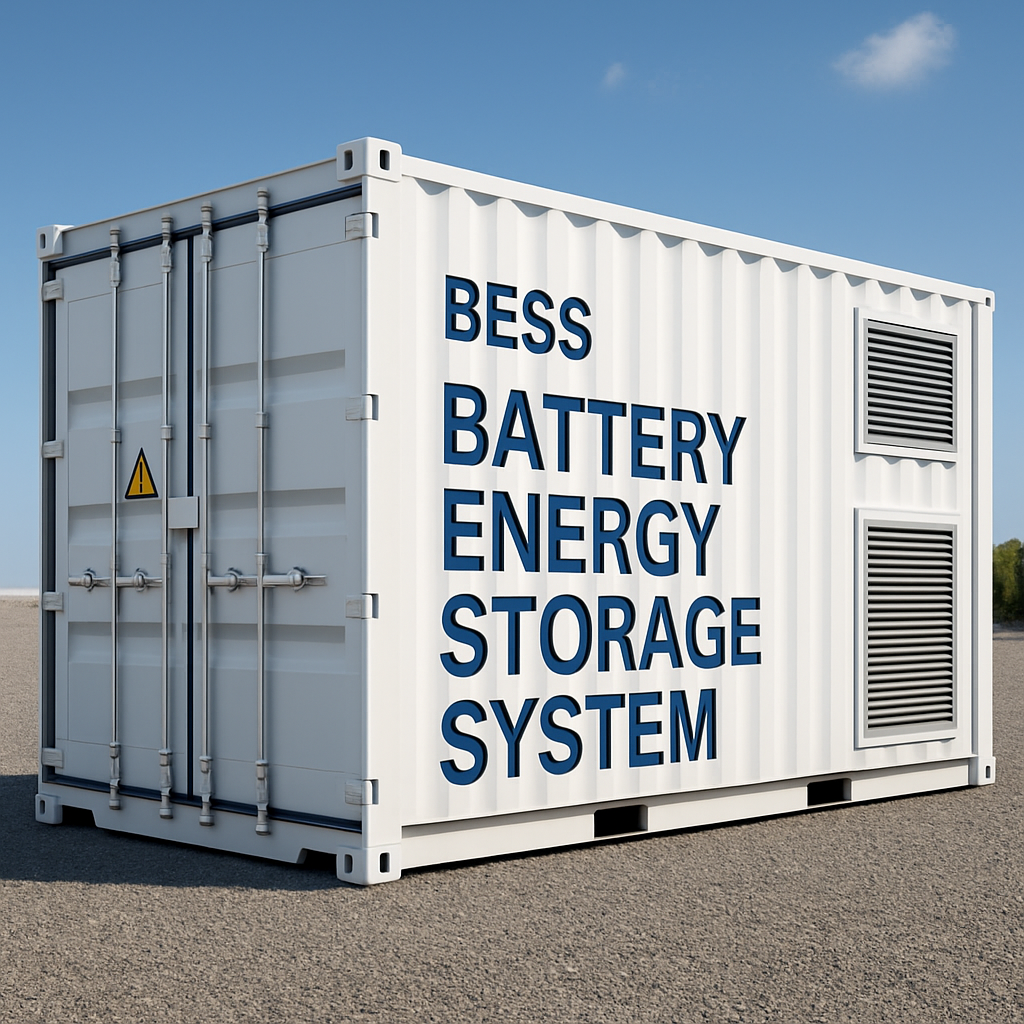

Nhìn từ bên ngoài, một hệ thống lưu trữ năng lượng pin (BESS) quy mô công nghiệp thường trông giống như một container vận chuyển hàng hóa thông thường. Tuy nhiên, đằng sau lớp vỏ thép kiên cố đó là một tổ hợp công nghệ phức tạp, một hệ sinh thái được thiết kế tỉ mỉ để lưu trữ và cung cấp năng lượng một cách an toàn và hiệu quả nhất.
Đây không chỉ đơn thuần là một chiếc hộp chứa đầy pin. Một BESS container là một nhà máy điện thu nhỏ, được tích hợp đầy đủ các hệ thống điều khiển, chuyển đổi năng lượng, quản lý nhiệt và an toàn phòng cháy. Hiểu rõ cấu tạo bên trong sẽ giúp các nhà đầu tư và doanh nghiệp nhận thức được giá trị cốt lõi và sự khác biệt về chất lượng giữa các nhà cung cấp.
1. Lớp Vỏ Bảo Vệ: Container Tiêu Chuẩn Hóa
Lớp vỏ bên ngoài chính là tuyến phòng thủ đầu tiên, bảo vệ các thiết bị nhạy cảm bên trong khỏi các yếu-tố-môi-trường. Việc sử dụng các container theo tiêu chuẩn quốc tế (ISO) mang lại nhiều lợi ích chiến lược :
- Tính Module Hóa: Các hệ thống BESS thường được thiết kế theo dạng module, sắp xếp gọn gàng trong các container 20 feet hoặc 40 feet. Thiết kế này cho phép dễ dàng nâng cấp, bảo trì và mở rộng quy mô hệ thống trong tương lai
- Vận Chuyển Dễ Dàng: Việc tuân thủ kích thước tiêu chuẩn ISO giúp cho việc vận chuyển BESS bằng đường bộ, đường biển trở nên cực kỳ linh hoạt và hiệu quả.
- Độ Bền Cao: Vỏ container được làm từ thép chịu lực, có kết cấu vững chắc, kín nước, kín sáng và được sơn phủ các lớp chống ăn mòn cao cấp, đảm bảo tuổi thọ lâu dài ngay cả trong điều kiện thời tiết khắc nghiệt.
2. Các Thành Phần Cốt Lõi Bên Trong Container
Bên trong lớp vỏ bảo vệ là một hệ thống phức hợp gồm nhiều bộ phận hoạt động phối hợp với nhau. Chúng ta có thể chia chúng thành ba nhóm chính: hệ thống năng lượng cốt lõi, hệ thống phụ trợ đảm bảo vận hành, và hệ thống điều khiển thông minh.
2.1. Hệ Thống Năng Lượng Cốt Lõi
Đây là những thành phần trực tiếp tham gia vào quá trình lưu trữ và chuyển đổi điện năng.
a. Hệ thống Pin (Battery System)
Đây là “trái tim” của BESS, nơi năng lượng được lưu trữ dưới dạng hóa năng. Hệ thống này bao gồm hàng trăm, thậm chí hàng nghìn cell pin riêng lẻ (thường là công nghệ Lithium-ion) được kết nối với nhau.
- Cấu trúc phân cấp: Các cell pin được lắp ráp thành các module. Nhiều module được xếp chồng lên nhau và kết nối trong một giá đỡ (rack). Cuối cùng, nhiều giá đỡ pin được kết nối song song hoặc nối tiếp để tạo thành một khối pin lớn, đạt được điện áp và dung lượng yêu cầu của toàn hệ thống.
b. Hệ thống Chuyển đổi Năng lượng (PCS – Power Conversion System)
Pin lưu trữ và cung cấp năng lượng ở dạng dòng điện một chiều (DC), trong khi lưới điện và hầu hết các thiết bị công nghiệp hoạt động bằng dòng điện xoay chiều (AC). PCS, với thành phần chính là các bộ biến tần (inverter) hai chiều, đóng vai trò là “người phiên dịch” giữa hai dạng năng lượng này.
- Khi xả: PCS chuyển đổi năng lượng DC từ pin thành năng lượng AC để cung cấp cho tải hoặc hòa vào lưới điện.
- Khi sạc: PCS chuyển đổi năng lượng AC từ lưới điện hoặc từ hệ thống năng lượng mặt trời thành năng lượng DC để nạp vào pin.
2.2. Các Hệ Thống Phụ Trợ Sống Còn
Đây là những hệ thống đảm bảo cho các thành phần cốt lõi có thể hoạt động một cách an toàn, ổn định và bền bỉ. Chất lượng của các hệ thống này là một yếu tố quan trọng quyết định đến tuổi thọ và độ tin cậy của toàn bộ BESS.
a. Hệ thống Quản lý Nhiệt (HVAC)
Pin Lithium-ion rất nhạy cảm với nhiệt độ. Hoạt động trong môi trường quá nóng hoặc quá lạnh đều có thể làm suy giảm hiệu suất, rút ngắn tuổi thọ và nghiêm trọng hơn là gây ra hiện tượng thoát nhiệt (thermal runaway) nguy hiểm.
Hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí) chuyên dụng là một phần không thể thiếu, có nhiệm vụ duy trì môi trường nhiệt độ hoạt động tối ưu bên trong container, thường bao gồm :
- Máy điều hòa không khí công nghiệp.
- Hệ thống thông gió và quạt.
- Các cảm biến nhiệt độ được bố trí khắp nơi.
Việc quản lý nhiệt độ thích hợp không chỉ đảm bảo an toàn mà còn giúp kéo dài tuổi thọ của pin, mang lại hiệu suất tốt hơn cho BESS.
b. Hệ thống Phòng cháy Chữa cháy (PCCC)
An toàn cháy nổ là ưu tiên hàng đầu trong thiết kế BESS. Do đặc thù của các thiết bị điện tử và pin, hệ thống PCCC cho BESS container thường là các hệ thống chữa cháy tự động bằng khí sạch (clean agent) như FM-200 hoặc Novec 1230.
- Cơ chế hoạt động: Khi các cảm biến khói, nhiệt hoặc khí gas phát hiện dấu hiệu của sự cố, hệ thống sẽ tự động phun ra một loại khí đặc biệt để dập tắt ngọn lửa bằng cách loại bỏ yếu tố nhiệt mà không làm hỏng các thiết bị điện tử nhạy cảm.
- Vai trò: Hệ thống này đóng vai trò là một lớp bảo vệ bổ sung quan trọng, kích hoạt trong trường hợp hiện tượng thoát nhiệt xảy ra, giúp ngăn chặn sự lan truyền của lửa và giảm thiểu thiệt hại.
2.3. Hệ Thống Điều Khiển và Giám Sát (Bộ Não Trung Tâm)
Nếu hệ thống pin là trái tim, thì đây chính là bộ não và hệ thần kinh, điều phối mọi hoạt động của BESS.
a. Hệ thống Quản lý Pin (BMS – Battery Management System)
Mỗi khối pin đều được giám sát chặt chẽ bởi một BMS. Đây được coi là “bộ não của hệ thống pin”. Nhiệm vụ chính của BMS là bảo vệ các cell pin khỏi hư hỏng bằng cách đảm bảo chúng luôn hoạt động trong ngưỡng an toàn. BMS liên tục theo dõi các thông số quan trọng ở cấp độ cell, module và toàn hệ thống, bao gồm :
- Điện áp (Voltage)
- Dòng điện (Current)
- Nhiệt độ (Temperature)
- Trạng thái sạc (State of Charge – SoC)
- Tình trạng sức khỏe (State of Health – SoH)
Một BMS được thiết kế tốt là thành phần tối quan trọng để đảm bảo an toàn và tuổi thọ của pin.
b. Hệ thống Quản lý Năng lượng (EMS – Energy Management System)
Nếu BMS quản lý pin, thì EMS là bộ não điều khiển toàn bộ hệ thống BESS. EMS chịu trách nhiệm ra quyết định khi nào nên sạc, khi nào nên xả và với công suất bao nhiêu để tối ưu hóa hiệu quả kinh tế và kỹ thuật.
Để làm được điều này, EMS liên tục thu thập và phân tích dữ liệu từ nhiều nguồn :
- Dữ liệu từ BMS (tình trạng pin).
- Dữ liệu từ PCS (trạng thái biến tần).
- Dữ liệu từ lưới điện (giá điện, tần số).
- Dữ liệu từ phụ tải của nhà máy.
- Dữ liệu từ hệ thống năng lượng tái tạo (nếu có).
Dựa trên các thuật toán thông minh, EMS sẽ điều khiển hoạt động của BESS để thực hiện các tác vụ như cắt giảm phụ tải đỉnh, kinh doanh chênh lệch giá điện, hoặc tối đa hóa tự tiêu thụ năng lượng mặt trời.
Sơ Đồ Minh Họa Cấu Tạo Bên Trong BESS Container
Để dễ hình dung, hãy tưởng tượng một mặt cắt của container BESS với các thành phần được bố trí như sau:
1. Vỏ Container (ISO Standard): Lớp vỏ thép bên ngoài, có cửa ra vào và các tấm thông gió.
2. Hệ thống Pin (Battery Racks): Các tủ lớn chứa nhiều module pin được xếp chồng lên nhau, chiếm phần lớn không gian bên trong.
3. Hệ thống Quản lý Pin (BMS): Các bo mạch và dây cáp điều khiển được gắn trực tiếp trên các giá đỡ pin.
4. Hệ thống Chuyển đổi Năng lượng (PCS/Inverter): Một hoặc nhiều tủ điện lớn, thường đặt gần khu vực đấu nối ra ngoài.
5. Hệ thống Quản lý Nhiệt (HVAC): Một dàn điều hòa không khí công nghiệp lớn được gắn ở một đầu của container.
6. Hệ thống PCCC (Fire Suppression): Các bình chứa khí chữa cháy và hệ thống ống phun được lắp đặt trên trần.
7. Tủ Điều Khiển Trung Tâm (EMS/Controller): Tủ điện chứa bộ điều khiển EMS, màn hình giao diện người-máy (HMI) và các thiết bị truyền thông.
Một hệ thống BESS container không phải là một tập hợp rời rạc của các thiết bị, mà là một giải pháp kỹ thuật được tích hợp đồng bộ và chặt chẽ. Từ lớp vỏ container bền chắc bên ngoài đến từng vi mạch trong hệ thống BMS, mỗi thành phần đều đóng một vai trò không thể thiếu trong việc đảm bảo hệ thống vận hành hiệu quả, an toàn và có tuổi thọ cao.
Việc hiểu rõ cấu tạo chi tiết bên trong giúp doanh nghiệp có cơ sở để đánh giá chất lượng, độ tin cậy và lựa chọn được đối tác cung cấp giải pháp BESS uy tín, có năng lực kỹ thuật thực sự.
